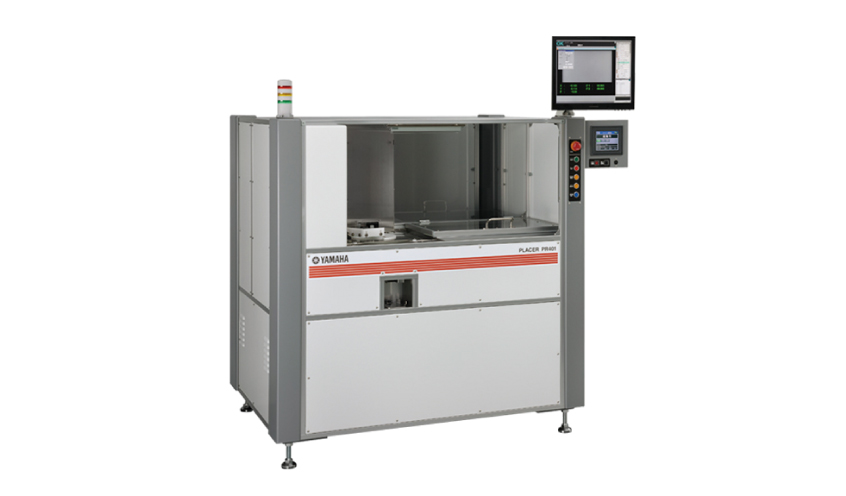

單片基板自動排列機 Tray Setter PR401
單片基板自動排列機 Tray Setter
PR401
PR401

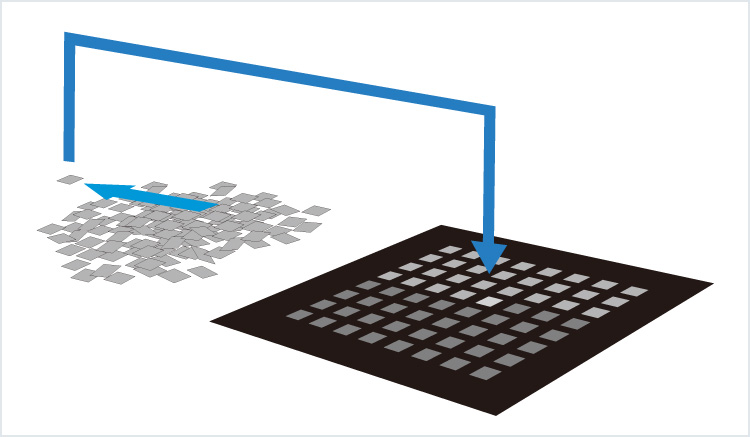

將加強板等小尺寸單片排列在托盤上的裝置。□高速自動排列3～15mm 的單片基板。
- 自動判別單片的正反面，可進行0.3秒/單片的高速排列。
- 配合使用放置器，大幅度節省人工和實現工序自動化。
工件
| 對象工件 |
|
|---|
| 最大工件尺寸 | (X)15 x (Y)15mm |
|---|---|
| 排列速度 | 0.33秒/單片 |
| 供給方式 | 排列單片：手動 托盤：手動 |

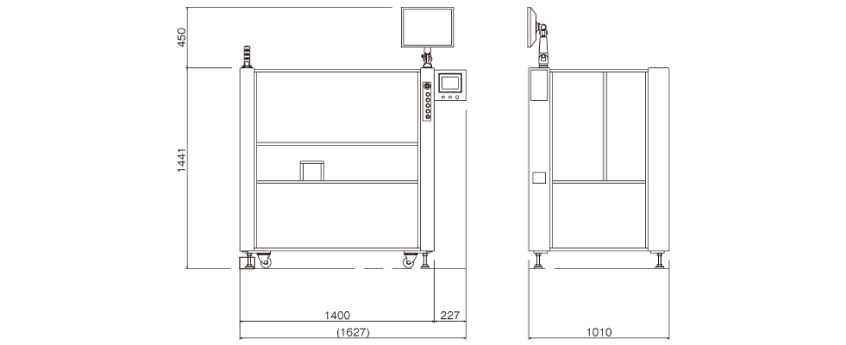

外形尺寸
PR401
規格
| 機型名 | PR401 | |
|---|---|---|
| 型號 | PR401-T | |
| 對象工件 | 各種加強板 | |
| 排列單片 | 單片尺寸 | (X)3～15mm／(Y)3～15mm |
| 單片厚度 | 0.05～0.5ｍｍ | |
| 排列能力 | 排列精度*1 | ±200μm |
| 排列速度*1 | 0.33秒/單片 | |
| 排列臺面 | 臺面材質 | 玻璃環氧樹脂 |
| 臺面尺寸 | (X)254mm／(Y)427mm | |
| 單片 | 供給 | 手動 |
| 托盤 | 供給/排出 | 手動 |
| 圖像處理 | 相機視野 | (X)50mm／(Y)50mm |
| 布圖檢出 | 灰階布圖識別 | |
| 照射方式 | 穿透反射 | |
| 硬件 | 接口 | LAN?USB |
| 顯示屏 | 17寸液晶顯示屏 | |
| 軟件 | OS | Windows7 |
| 生產輔助功能 | 正反面判定、角度矯正(180°) | |
| 使用環境 | 機身重量 | 約1,000kg |
| 電源 | 三相 AC180～220V 50/60Hz 1kVA | |
| 干燥空氣 | 0.5MPa | |
- 使用我公司測試件
