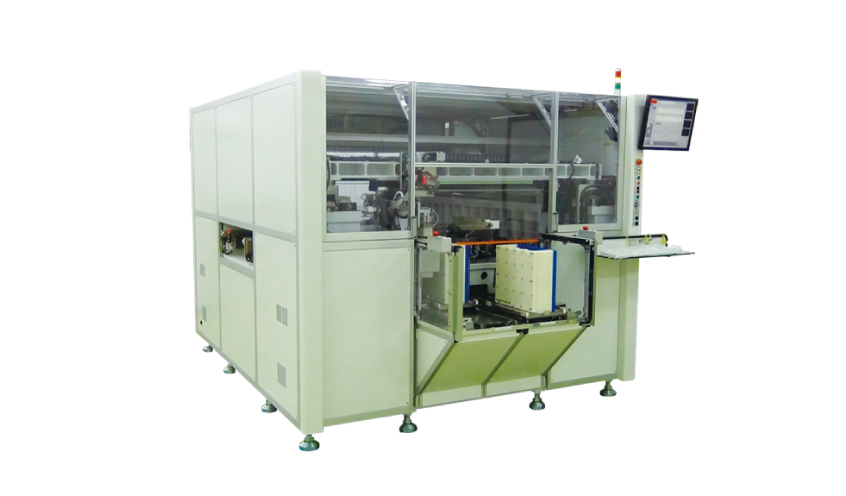

HDI 基板框架排列機 PCB Placer PP614
HDI 基板框架排列機 PCB Placer
PP614
PP614

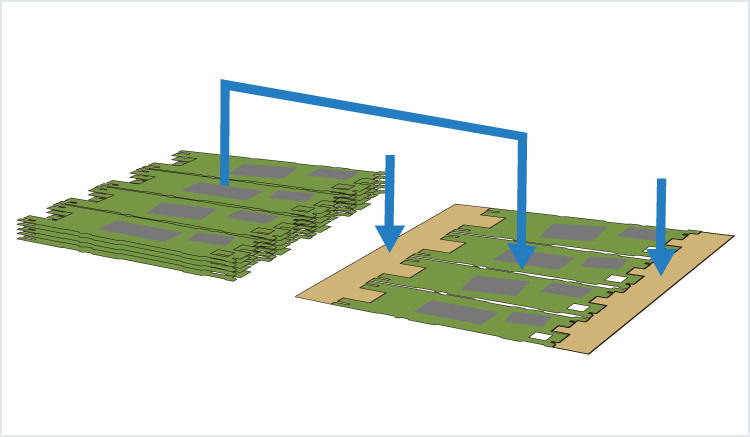

將HDI 基板單片自動高精度排列在框架中的裝置。以±50μm 的排列精度，制作貼裝工序用陣列。
- 自動將HDI基板排列在框架內
- 通過提高基板排版效率，降低材料成本。
- 可減少基板收縮導致的元器件貼裝不良，在貼裝前將不良單片廢棄。
工件
| 對象工件 |
|
|---|
| 最大工件尺寸 | (X)140 x (Y)65mm |
|---|---|
| 排列速度※1 | 7.0秒/列 |
| 供給方式 | 自動 |

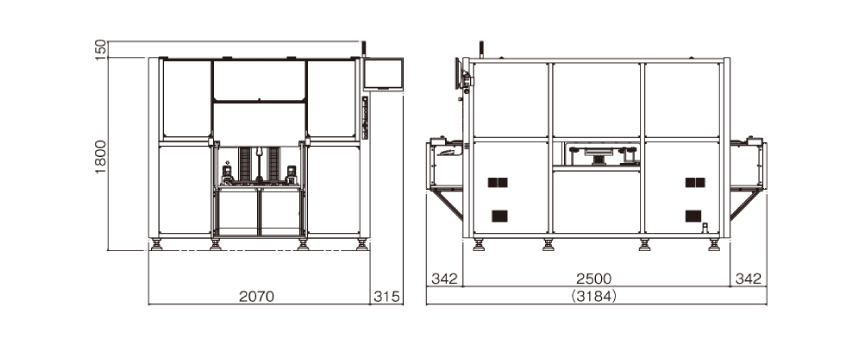

外形尺寸
PP614
規格
| 機型名 | PP614 | |
|---|---|---|
| 型號 | PP614 | |
| 對象工件 | HDI 基板 | |
| 對象工件 | 工件尺寸 | (X)45～140mm／(Y)30~65mm |
| 工件厚度 | 0.5～1.6mm | |
| 最大重量 | 25g/單片 | |
| 排列能力 | 排列精度*1 | ±30μm |
| 排列速度*1 | 7.0秒/列 | |
| 框架 | 尺寸 | (X)3～80mm／(Y)50～320mm |
| 工件搬送 | 供給/排出 | 自動 |
| 圖像處理 | 相機視野 | (X)4.8 x (Y)3.6mm（標準） |
| 布圖檢出 | 灰階布圖識別 | |
| 照射方式 | 反射照明 | |
| 硬件 | 接口 | LAN?USB |
| 顯示屏 | 17寸液晶顯示屏 | |
| 軟件 | OS | Windows7 |
| 使用環境 | 機身重量 | 約5,000kg |
| 電源 | 三相 AC200～220V 50/60Hz 6kVA | |
| 干燥空氣 | 0.5MPa | |
- 使用我公司測試件
